Elschema Vespa 50?

Här tar vi allt om Vespa Smallframes, V50, Primavera, PK och så vidare...
Post Reply
robertr
Dekaltrimmare
Dekaltrimmare
Posts: 96
Joined: Sat 31 Jan 2015, 20:59

Elschema Vespa 50?

Post by robertr »

Någon som har elschema över svensk vespa 50?
Top
User avatar
Seb
Dekaltrimmare
Dekaltrimmare
Posts: 70
Joined: Wed 17 Aug 2016, 10:56

Re: Elschema Vespa 50?

Post by Seb »

Har en original instruktionsbok, kan kolla vad som finns i den.
Top
User avatar
Paka
Trollkarl
Trollkarl
Posts: 1728
Joined: Tue 20 Sep 2005, 21:13
Location: Sweden

Re: Elschema Vespa 50?

Post by Paka »

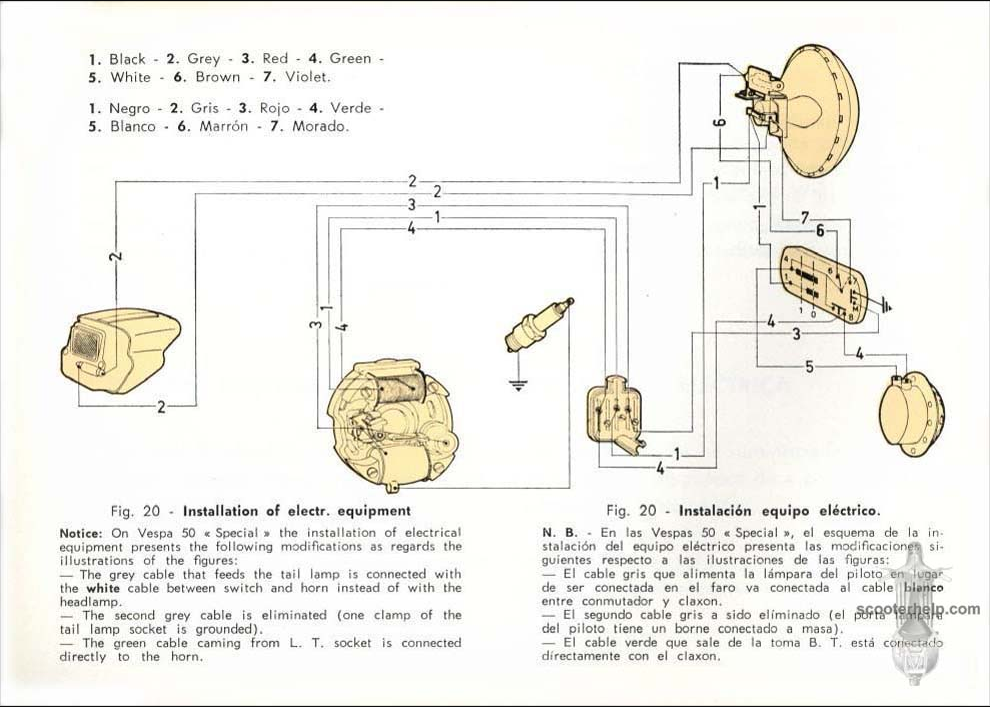

Från två olika instruktionsböcker.
/P
Attachments
Skärmavbild 2017-04-21 kl. 09.05.40.jpg
Skärmavbild 2017-04-21 kl. 09.05.40.jpg (93.52 KiB) Viewed 5316 times
Top
robertr
Dekaltrimmare
Dekaltrimmare
Posts: 96
Joined: Sat 31 Jan 2015, 20:59

Re: Elschema Vespa 50?

Post by robertr »

Wow! Tusen tack precis vad jag bwhövde. :)
Top
User avatar
Paka
Trollkarl
Trollkarl
Posts: 1728
Joined: Tue 20 Sep 2005, 21:13
Location: Sweden

Re: Elschema Vespa 50?

Post by Paka »

Bra! Om du mejlar mig kan jag skicka bild i bättre upplösning.
/P
Top
robertr
Dekaltrimmare
Dekaltrimmare
Posts: 96
Joined: Sat 31 Jan 2015, 20:59

Re: Elschema Vespa 50?

Post by robertr »

Jag verkar visst ha denna typen av elkoppling. Ser ut som att bakljuset tar ström från framlampan.
Har ingen grå kabel i min kontakt.
Image 2017-05-09 at 12.38.35 em.png
Image 2017-05-09 at 12.38.35 em.png (505.04 KiB) Viewed 5252 times
Top
