Crescent Skoterett, sleeper

Händer det nåt i garaget? Dokumentera gärna här!
patrikh
Dekaltrimmare
Dekaltrimmare
Posts: 57
Joined: Tue 07 Dec 2010, 15:11

Crescent Skoterett, sleeper

Post by patrikh »

Hej!

Tänkte passa på och presentera mig här först, Patrik heter jag, snart 20år gammal och har precis börjat på ett litet vinterprojekt! (man blir väl aldrig för gammal för moppe? :roll: )
Vet att det inte är en vespa/lambretta eller så men hoppas den platsar i forumet ändå!

Utgångsobjektet är en lagom insliten Crescent skoterett som ska få sig "lite" uppgraderingar, fast utan att röra det yttre!
En 2petad flintamotor är väl inte så upphetsande för någon, så den satt inte kvar i många minuter innan den var avplockad och ute på blocket.
Istället inköptes en Kawasaki kx60 knattecross som ska donera motorn till den lilla skotern. 60cc, 6vxl och 15hk så det ska nog röra på sig förhoppningsvis!

Utmaningen blir nu att klämma in hela paketet under plåtarna utan att kapa något i det yttre! Blir nog rätt trångt och varmt så ska köra med fläkt till kylaren tänkte jag.
Blir en chysst sleeper om jag får till det som jag vill!

Lite bilder:
Utgångsobjektet.

Här är motorn endast ditlagd, har inte kapat något så den ska både ner en hel del och bakåt!

Mera kommer när jag röjt lite i garaget så den får plats där, ingen höjdare att börja leka med vinkelslipen i vardagsrummet :lol:
Woodstock

Re: Crescent Skoterett, sleeper

Post by Woodstock »

Hej Patrik och välkommen till forumet! :D

Skojigt projekt - ska bli intressant att följa! Extra trevligt att du ska låta Skoteretten behålla sin fina originalkulör och patina. Var rädd om sidokåporna och sätt inte kapen i dem - du kanske redan vet att dessa nästan är värda sin vikt i guld?

Mvh

/ Fredrik
User avatar
colsson
Lärling
Lärling
Posts: 598
Joined: Fri 30 Oct 2009, 17:38
Location: Landskrona

Re: Crescent Skoterett, sleeper

Post by colsson »

Hej och välkommen!
Scoteretten är en utav mina absoluta favoriter!
Ta gärna och filma lite när du ska provköra! Sånt är alltid kul att se!

Lycka till med projektet!
/ Christian
robmic
Dekaltrimmare
Dekaltrimmare
Posts: 70
Joined: Fri 05 Nov 2010, 09:57

Re: Crescent Skoterett, sleeper

Post by robmic »

Hej. Kul projekt. Hoppas du får ihop det-ser onekligen lite trångt ut och som du säkert redan har koll på så är de jävliga även de sista årsmodellerna med öken fläkt, men kan du få ihop det där så har du en kul moped. Trevligt att det är så mycket kvar av den Bahamasgula färgen, den är ju klart mycket ovanligare. Hade själv planer på att busa till en skoterett med en del plåtmodifikationer men det hamnade halvt på hyllan. Gick å blev kär i en ovanligt trött blå vespa50.
/Robban
Attachments
patrikh
Dekaltrimmare
Dekaltrimmare
Posts: 57
Joined: Tue 07 Dec 2010, 15:11

Re: Crescent Skoterett, sleeper

Post by patrikh »

Tack för välkomnandet!

Nej sidokåporna ska jag undvika att kapa i!

Colsson, en liten film kan jag nog bjuda på sen :wink:

Robmic, jo varmt kommer det nog bli, hoppas jag löser det!
Du verkar ju lite inne på skoterett, har du/vet du någon som har en övre styrkåpa i rätt färg till min moppe?
Som du ser på bilden är den målad i guld någon gång i tiden, och det verkar som att den är röd under det så den är utbytt.
Men man kanske får betala lika mycket för en sån kåpa som för sidokåporna :P
robmic
Dekaltrimmare
Dekaltrimmare
Posts: 70
Joined: Fri 05 Nov 2010, 09:57

Re: Crescent Skoterett, sleeper

Post by robmic »

Hej.
Min uppfattning är att styrkåporna som i viss mån är identiska med "raketarn/crescent 2000"-jag kan ev ha fel på en pressning inte är så svåra att få tag i.
Men eftersom du redan har en och väl egentligen är på jakt efter en "gul sliten" så tror jag det i sig är en knepig bit-eftersom de gula är väldigt ovanliga.
Det kanske snudd på är enklare be en färgfirma för ca 200 kr blanda till en sådan gul färg. Nu är jag dock osäker på om det fanns en färgkod för Bahamas gul på raketsports hemsida. Det finns en kille i Västerås som gjorde i ordning en EL-skoterett som han lackade i en gul färg (tror dock det var en Porschegul).
Den tråden kan du följa på http://www.raketsport.com. Det vore riktigt trevligt om du hade lust lägga en tråd om ditt roliga projekt även där.

PS:Vet inte vad du har för framdrev på den nya motorn men det kan bli lite knepigt dreva Skoteretten då en polare har 15 kugg fram ( det mesta som finns till Husqvarna) nu har du iofs en annan motor men han har gått ner från hmm är det 24 till 21 på bakdrevet eller var det 26 till 21. I allafall så fick han be en person svarva till ett sådant. Hans moppe med den "utväxlingen" gör ca 45.
Å andra sidan att få ett schysst ax är ju grejt.
/Robban
patrikh
Dekaltrimmare
Dekaltrimmare
Posts: 57
Joined: Tue 07 Dec 2010, 15:11

Re: Crescent Skoterett, sleeper

Post by patrikh »

Kapade loss allt vid bakhjulet/motorfästen igår så nu är det endast svingen kvar som jag punkat fast provispriskt i ramen för att den ska sitta i rätt läge under byggets gång.

Så nu är det bara att börja bygga motorfästen! Bara.. har en hel del funderingar kvar för att få motorn på rätt ställe med kedjelinje, frigång överallt, plats för kylare, avgas, växellänkage etc..

Men vafan vintern är lång! Bilder kan jag slänga in ikväll!
patrikh
Dekaltrimmare
Dekaltrimmare
Posts: 57
Joined: Tue 07 Dec 2010, 15:11

Re: Crescent Skoterett, sleeper

Post by patrikh »

Såja lite bilder:





La dit en dosa för att man ska se proportionerna lite, motorn är inte så stor ändå men den fyller ut det lilla utrymme som finns ganska bra :lol:

Kedjelinjen blir det lurigaste, har lite ideér jag ska testa, tänkte beställa ett monkeybikedrev till bak, 420 kedja och finns ner till 24 tänder.
User avatar
colsson
Lärling
Lärling
Posts: 598
Joined: Fri 30 Oct 2009, 17:38
Location: Landskrona

Re: Crescent Skoterett, sleeper

Post by colsson »

Det bästa är ju om kedjelinjen är justerbar. Kan tänka mig att det är mycket klurande för att få till passningen! :D
/ Christian
robmic
Dekaltrimmare
Dekaltrimmare
Posts: 70
Joined: Fri 05 Nov 2010, 09:57

Re: Crescent Skoterett, sleeper

Post by robmic »

Kul projekt. Annars kan du ju alltid bredda bakkkåpan och förskjuta motorn åt höger bakifrån sett. I ett svagt ögonblick försökte jag mig på en sådan plåtmodifiering och hade inte en tanke på att halva stadgan låg i den pressning jag så fint kapade bort för att ersätta med en något kupad plåt.

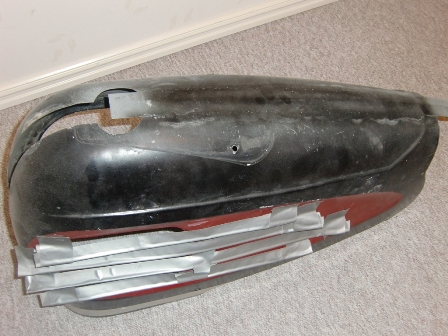

Att man aldrig lär sig (svetsen brände hål osv) och eftersom motorkåporna var väck skulle jag så fint ersätta de med långa metallremsor prototypmässsigt i gaffatejp.
Har sparat plåten som ett skräckexempel på hur man inte gör.
MVH Robban
Attachments
patrikh
Dekaltrimmare
Dekaltrimmare
Posts: 57
Joined: Tue 07 Dec 2010, 15:11

Re: Crescent Skoterett, sleeper

Post by patrikh »

Hehe så kan det gå! Men jag ska försöka undvika att kapa i plåten alls då jag inte vill förstöra känslan av att den utåt sett ska se ut som en trött orörd gubb-moppe! :D
patrikh
Dekaltrimmare
Dekaltrimmare
Posts: 57
Joined: Tue 07 Dec 2010, 15:11

Re: Crescent Skoterett, sleeper

Post by patrikh »

Då har man fått lite gjort när man ändå är ledig, har helg tills på måndag så det kan tänkas att det händer lite mer!

Tog ett drastiskt beslut att fimpa allt vad fjädring heter för att det är så j*vla trångt överallt.. Flyttade i samma veva ut svingen för att kedjan ska gå fri.

Hi-tec "jigg" för att se till att hjulet hamnar på rätt plats sen.

Det som blev kvar av svingen.

Mätt upp lite.

Lite plåt tillkapad, inpassad och punktad.

Helsvetsat, kommer nog att boxas även i mitten sen när resten är klart.

Lite bredare sving så kedjan går fri, och nej kommer inte ha gängstång som axel, har även tänkt göra feta distanser som svetsas(?) i fälgen med fasta lager i ändarna.

Översiktsbild, liten synvilla på kortet, motorn sticker ej ut utanför kanten som det ser ut som :P

Det var allt för nu, kom gärna med kritik, positiv som negativ eller släng in en kommentar bara!
Fredde
Entusiast
Entusiast
Posts: 166
Joined: Mon 09 Nov 2009, 13:47

Re: Crescent Skoterett, sleeper

Post by Fredde »

snyggt men allså körbarheteten blir ju lite sämre utan fjädring, ja ja jag vet att stelben är coolt på gamla större hojar men själv skulle jag inte vilja ha det på en rejs scooter. Men kör hårt kommer nog bli tuff!
Husqvarna mod 27 -50, Triumph T100-69, Honda VF400F -84, Crescent Compakt -70tal, Saab 96 2t-65, Citroen C8 2,2
User avatar
colsson
Lärling
Lärling
Posts: 598
Joined: Fri 30 Oct 2009, 17:38
Location: Landskrona

Re: Crescent Skoterett, sleeper

Post by colsson »

Spännande byggtråd!
Du skulle ju kunna göra bakdämparna i en ledad sving ända bak vid hjulinfästningen.
Då får du nog montera en rörlig fjädrande kedjesträckare med.


/ Christian
patrikh
Dekaltrimmare
Dekaltrimmare
Posts: 57
Joined: Tue 07 Dec 2010, 15:11

Re: Crescent Skoterett, sleeper

Post by patrikh »

Tack tack! Ja körbarheten blir väl lite sämre, fast frågan är om det är så stor skillnad mot original då den inte fjädrar många millimeter :lol: Har tidigare erfarenhet av ett moppebygge med stelben och det funkar rätt bra faktiskt, ska ju inte köra i skogen med skiten direkt! :wink:
User avatar
colsson
Lärling
Lärling
Posts: 598
Joined: Fri 30 Oct 2009, 17:38
Location: Landskrona

Re: Crescent Skoterett, sleeper

Post by colsson »

Jag hade en sån här mopedscooter och den hade bara ett gammalt torrt gummi som pressades ihop, till bakdämpningen. Funkade hur bra som helst.
http://i36.tinypic.com/21b0uhs.jpg
/ Christian
patrikh
Dekaltrimmare
Dekaltrimmare
Posts: 57
Joined: Tue 07 Dec 2010, 15:11

Re: Crescent Skoterett, sleeper

Post by patrikh »

Tänkte slänga in lite bilder på vad som hänt sen sist.

Bakre motorfäste svarvades till, ska nog stagas upp lite mot svingen också.

Frigång för mutter, likadant på andra sidan. Ska förstärka svingen i underkant eftersom röret är försvagat och jag ska köra stelt.

Crossramen fick släppa ifrån sig en bit av ramröret plus motorfästen. Det paketet bultas på motorn som i sin tur sen bultas i en fyrkantsprofil. Underlättar en hel del vid montering/demontering av motorn sen.

Provade lägga dit originaltanken, ligger på tändstiftet nu så behövs nog inte så mycket jobb för att den ska få plats! :thumbright:

Snabb mockup av avgassystemet, blir en hel del kapande och klurande innan man får till något där utan att det blir för skarpa böjar! Är nästan nödvändigt att den går dit först för att få bort så mycket längd som möjligt.
robmic
Dekaltrimmare
Dekaltrimmare
Posts: 70
Joined: Fri 05 Nov 2010, 09:57

Re: Crescent Skoterett, sleeper

Post by robmic »

Vilket härligt projekt och vilken ork. /Robban
marre
Lärling
Lärling
Posts: 465
Joined: Sat 09 Sep 2006, 18:40
Location: Sweden

Re: Crescent Skoterett, sleeper

Post by marre »

Varvar inte en sån där motor en jädra massa, blir ett fasligt växlande kan jag tänka mig då effektbandet är rätt smalt på en sån :?:
Drg 200
Tph 173

"Ni ska inte hålla på med sånt där, det håller inte"
fritte
För mycket fritid...
För mycket fritid...
Posts: 4115
Joined: Fri 20 May 2005, 12:55
Location: middle of nowhere

Re: Crescent Skoterett, sleeper

Post by fritte »

Snyggt bygge, ska du behålla originalgaffeln? :mrgreen:
patrikh
Dekaltrimmare
Dekaltrimmare
Posts: 57
Joined: Tue 07 Dec 2010, 15:11

Re: Crescent Skoterett, sleeper

Post by patrikh »

Robmic: Tack!

marre: Jodå, maxeffekt 15hk vid 12000 varv och sen kan man väl dra den lite till, och 6 växlar.. så visst kommer man få växla lite :D

fritte: Ja det är tanken! Eventuellt att det hamnar skivbroms fram, har inte kommit till den änden än på moppen :wink:
fritte
För mycket fritid...
För mycket fritid...
Posts: 4115
Joined: Fri 20 May 2005, 12:55
Location: middle of nowhere

Re: Crescent Skoterett, sleeper

Post by fritte »

Du skall väl ha vridhandtagsväxel, för det e ju en scooter? Det blir en verklig sport me 6 växlar. Fast med rickracken kan du inte missa växlarna som vi vespister... :mrgreen: :mrgreen:
patrikh
Dekaltrimmare
Dekaltrimmare
Posts: 57
Joined: Tue 07 Dec 2010, 15:11

Re: Crescent Skoterett, sleeper

Post by patrikh »

Hehe det vore riktigt ballt om man fick det att funka fakiskt, växla ner framåt och upp mot sig! 8)

Nä den här är faktiskt fotväxlad original, dock så har jag tredubblat antalet växlar!
patrikh
Dekaltrimmare
Dekaltrimmare
Posts: 57
Joined: Tue 07 Dec 2010, 15:11

Re: Crescent Skoterett, sleeper

Post by patrikh »

Vet någon om man kan måttbeställa hjulaxlar? Eller tips på något som kan passa? 12mm tänkte jag köra på och minns inte exakt längden, men 25-30cm lång behöver den vara. Annars får man väl göra en egen men då blir det ju gänga i båda ändar vilket är lite trist.
fritte
För mycket fritid...
För mycket fritid...
Posts: 4115
Joined: Fri 20 May 2005, 12:55
Location: middle of nowhere

Re: Crescent Skoterett, sleeper

Post by fritte »

patrikh wrote: får man väl göra en egen då blir det ju gänga i båda ändar
med en mutter lödd, eller svetsad i ena änden...

svarva en så lång axel av en sexkantsstång verkar lite jobbigt
