Inkoppling ny tändplatta

[Rickard]

Hej

Tänkte ge Vespan lite kärlek i form av nytt tändsystem.
Köpte komplett ny tändplatta och extern tändspole från SIP.

Men hur skall det kopplas?

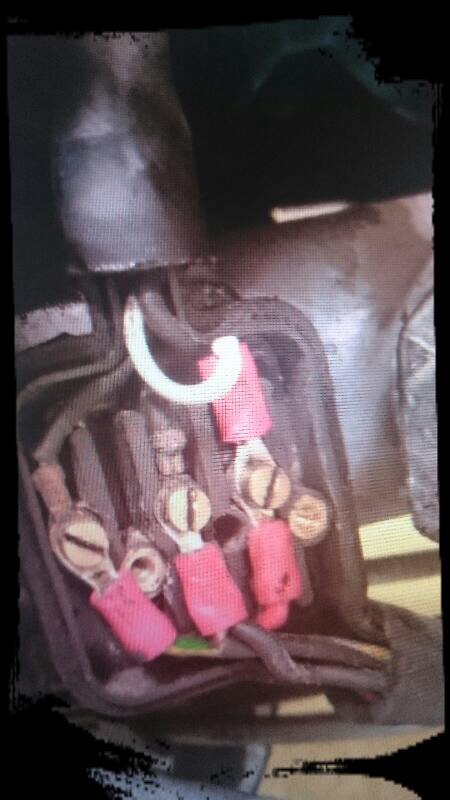

Bilden på kopplingsboxen.
Vit sladd till höger, mitten svart och vänster grön.

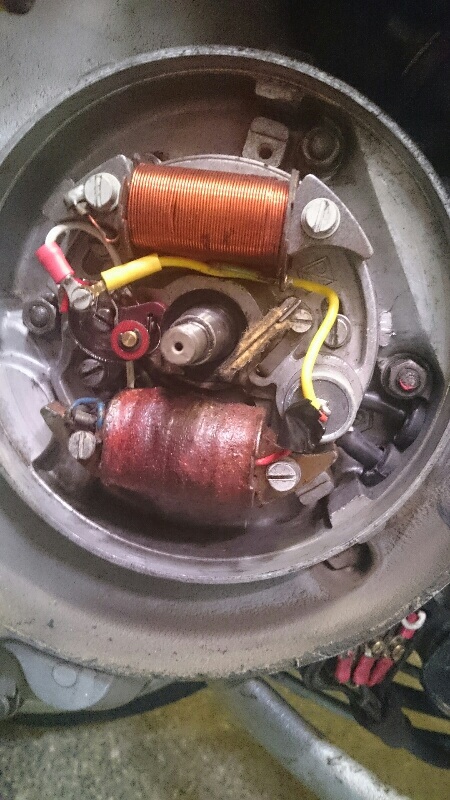

Gamla tändplattan

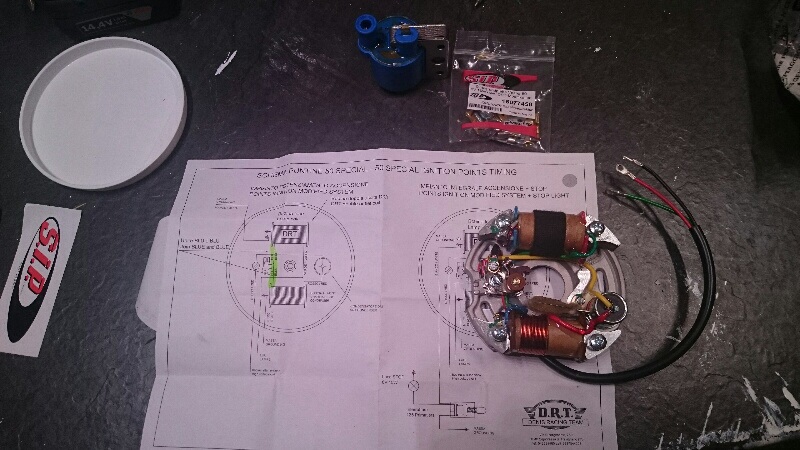

Nya tändplattan och den nya externa tändspolen. Hur kopplas den externa tändspolen in? Förstår ju att jag måste ha en ny kabel till tändstiftet från denna, men vad skall kopplas in på stiftet i den nya tändspolen?
Hänger inte riktigt med här

[Rickard]

Den vita sladden i kopplingsboxen borde vara röd. Så då är färgerna utredda.
Men skall den kabeln som går från den externa tändspolen också kopplas samman med röd i kopplingsboxen? Jag antar det i alla fall.

[Rickard]

Svarar mig själv
Kopplade ihop röd kabel från tändspolen till kopplingsboxen och Vespan startade lätt.
Så detta kit var väldigt enkelt att installera.
Ställde även tändningen till 18grader och brytarna med 0.4mm gap.
Kan inte provköra nu då Vespan står inomhus, men skall bli intressant att se om den även slutat hacka vid fullgas.
