Hej
Jag har förgäves letat efter ett kopplingsschema till min Rally 200 -73 som bara har en dödar knapp, alltså inget tändningslås.
Är det någon som har ett eller vet var jag kan hitta ett?
Svar till bortkopplad i mörkret...
Gurra
Kopplingsschema till en Rally 200 -73
Re: Kopplingsschema till en Rally 200 -73
Nja jag hittar inget schema som stämmer, har ju batteri åsså å blinkers så jag skulle behöva ett Svenskt schema
Re: Kopplingsschema till en Rally 200 -73

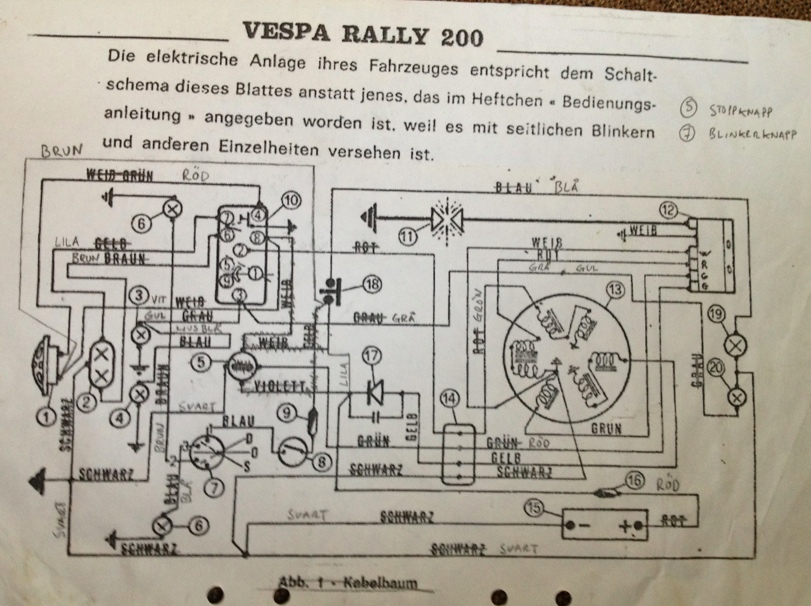

Det här kanske kan vara till hjälp.
/P
/P
- Skärmavbild 2013-11-12 kl. 22.34.38.jpg (220.7 KiB) Viewed 3548 times
-
henrikborjeson
- Mästare
- Posts: 1144
- Joined: Thu 23 Feb 2006, 02:25
- Location: Lund, Sweden
- Contact:
Re: Kopplingsschema till en Rally 200 -73
Detta schemat har iofs tändningsnyckel
http://www.vespa-klub.dk/pics/pdf%20teg ... E1_bat.pdf
men om du antar att den röda från stator coils går till dödarknappen under sadeln och att den vita från bromsswitchen är sammankopplad med den lila från likriktaren så har du ett fungerande system. Rally200 kan ju blinka och tända bromsljuset även om motorn inte är på.
Annars kan jag kolla på min Rally hur det är kopplat, dock har jag blinkers.
/HB
http://www.vespa-klub.dk/pics/pdf%20teg ... E1_bat.pdf
men om du antar att den röda från stator coils går till dödarknappen under sadeln och att den vita från bromsswitchen är sammankopplad med den lila från likriktaren så har du ett fungerande system. Rally200 kan ju blinka och tända bromsljuset även om motorn inte är på.
Annars kan jag kolla på min Rally hur det är kopplat, dock har jag blinkers.
/HB
Re: Kopplingsschema till en Rally 200 -73
Tack Paka jag fick ihop trådarna tillslut.
Gurra
