Tändplattan Vespa 50

[Vespa Trio]

Hallå.
Jag köpte mig för ett tag sen en Vespa 50, en 67:a
Alla kablar på tändplattan var dåligt lödda och med "fel" färger.
jag vill göra det bättre helt enkelt

Jag har införskaffat en röd, en grön och en svart kabel.
Kan någon skissa var de ska sitta.
Jag har sökt här men ej hittat sista pusselbiten
Elschemat på scooterhelp är otydligt och punkterna på det schemat stämmer inte med hur det var kopplat tidigare.

Den röda ska sitta på brytarspetsarna antar jag, tillsammans med en kabel som går till kondensatorn.

På schemat är svart och grön kabel ritad som att de kommer mitt på den övre spolen. Ok, den ena kabeln var lödd ca mitt på spolen, misstänker att det är den grön men den andra satt på tändspolens(undre spolens) ena sida, är det rätt? Är det den svarta?

[Vespalun]

Hej och välkommen!

Kolla på denna bild, den kanske hjälper.

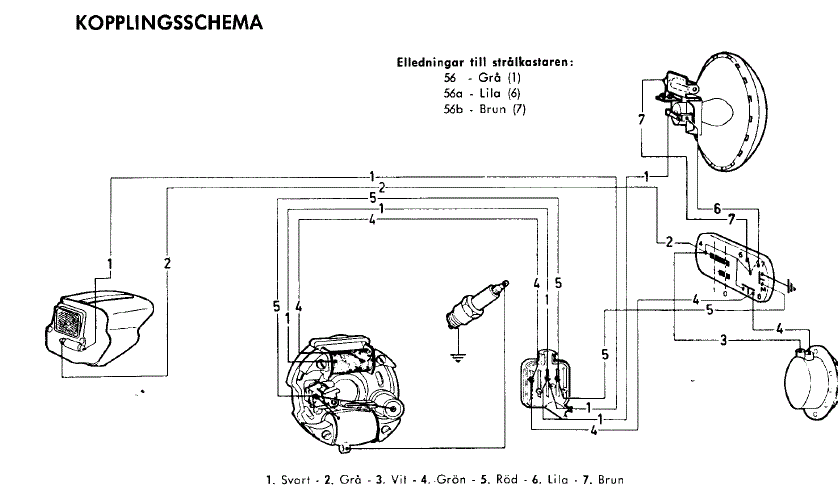

Elschema V50 svensk med intern tändspole.


[Vespa Trio]

Det är just den bilden jag hänvisar till som är otydlig. Jag har inte två kablar ut på den övre spolen.

Edit: Hittade ett tydligare elschema på scooterhelp (factory manuals)
så nu är problemet löst. Tack ändå!

[Vespoholic]

Bra att det löste sig.

Skriv gärna hur det skulle vara så hjälper du eventuella efterkommande.

//Johan

[aryan]

Vi har samma årsmodell V50 och konverterade det till 2x bättre framljus med en 12V 25/25W hallogen strålkastalampa och (röd) LED baklampa paralellt i stället för original lösningen med 6V 15/15W strålkastarlampan och 6V 18W spollampa bak is serie. Se http://www.scooterklubben.com/forum/vie ... =18&t=4304" onclick="window.open(this.href);return false;
